概 述

1、本机系采用国际公认的****的窄脉冲充电工艺制造，可延长蓄电池寿命3一5倍：用普通充电机充电，蓄电池仅能充放300一400次，使用本机充电，蓄电池可以充放1100一1200次。

2、本机能在充电过程中自动修复不存电的“硫化蓄电池”；真正做到“亏电可充，有病可治”；兼有充电、保养、修复功能，并且一次可以充多只大容量蓄电池。

3、本机寿命超过普通充电机寿命十倍以上，不怕反接，不怕连电。

用  途

   本机系采用当前国际公认的****的切角窄脉冲充电工艺制造，广泛适用于车辆、电动三轮车、厂矿、电信、工程、渔业、公司、家庭等各种蓄电池的充电、保养和修复；一次可充多只（或一只）大容量蓄电池。本机可在充电过程中自动修复“硫化”的蓄电池。

本机充电快且足，深层电化极板，脱粉量小，可延长蓄电池寿命3—5倍；真正做到“亏电可充，有病可治”。使用普通充电机充电，蓄电池仅能充放300—400次，使用本机充电，蓄电池可以充放1100—1200次。本机集充电、修复、保养功能于一身；当市电电压较低时，充电效果不减。是充电行业的革新换代产品，是目前****的充电机类型。本机必将取代并淘汰目前体大笨重的落后充电机，是各行业首选的理想充电工具。

参  数

     输入电压： ～220V
     输出电压： 0-200V
     输出电流： 0-30A
     外形尺寸： 250*225*170mm

     导线规格： ≥6平方毫米（输入输出全线路）

     允许温度： -50℃ — +60℃

特 优 点

     本机**克服变压器类充电机和电容器类充电机导致蓄电池极板硫化、脱粉量大、容量不足等弊端，并能修复硫化蓄电池，挖潜蓄电池容量，延长蓄电池寿命等；分列如下：

1、效率高：本机脉冲峰压可迅速击透蓄电池极板表层及深层各处的活性物质；脉冲时   间１％秒以内，脉冲间隔１％秒以上，可以合理均衡充电电流，使极板表层充分电化而不过量脱粉，深层各处也得到充分电化，蓄电池经久耐用。

2、功率大：本机一次可充多只12V200Ah等大容量蓄电池（串联）。

3、充电足：深层充分电化极板，增加蓄电池内存电量，蓄电池经久耐用。

4、寿命长：本机内设多种自动保护装置，各元件均经过过压、过流、高温测试，并且输出端“＋”、“－”极不怕短路，不怕接反（但不能接反）。

5、使用方便：本机体积小，重量轻，操作简单。

6、低压争电：本机内设稳压控制系统，市电电压降至150V时，充电效果不减。

7、修复硫化蓄电池：蓄电池使用维护不当，常发生容量不足甚至无容量现象，即极板“硫化”现象，使用本机可以修复如新。

安   装

    **，选择地面干燥、通风良好的室内作为专用充电室，充电机的安放位置应高出蓄电池0.5米以上，并且保持蓄电池外壳干燥，避免潮湿漏电，发生危险；非工作人员不得入内。严禁直接在车辆上对蓄电池充电，必须卸下蓄电池置于充电室内充电，确保安全。严禁在雨淋和潮湿环境中使用本机。

    本机的“火”“O”线接交流220V市电，“火”“O”线严禁错接；并应接与本机电流相符的单向闸刀和保险丝（闸刀内“火”线接保险丝，“O”线不接保险丝，用粗导线代替）；禁止直接接插头使用；高压接线要找电工；安装时禁止合闸；严禁带电安装。

    本机的“＋”极接蓄电池的“＋”极，“－”极接蓄电池的“－”极，严禁错接。如果一次要充多只蓄电池，蓄电池要串联连接（如图）；接线时要刮净充电夹子和接线柱上的渣滓，确保接触良好，避免出现火星，引爆蓄电池排出的氢气，发生危险。本机的接地方式为“＋”极接地。

    在输入输出全线路中，电线规格不得小于6平方毫米，各接头必须拧紧；如果电线细而电流大，电线会起热发生火灾危险。要选择电流相符的或较大的电度表，以免被烧坏。

    充电室**好远离配电室，在距配电室50米以内使用本机时，因峰流过大，会使电流表未达满值出现回跳，且易损坏本机；此时应将闸刀上“O”线增加长度，盘成直径约0.5米、30圈左右的“增感圈”，扎紧整圆，挂在墙上，以保护充电机。

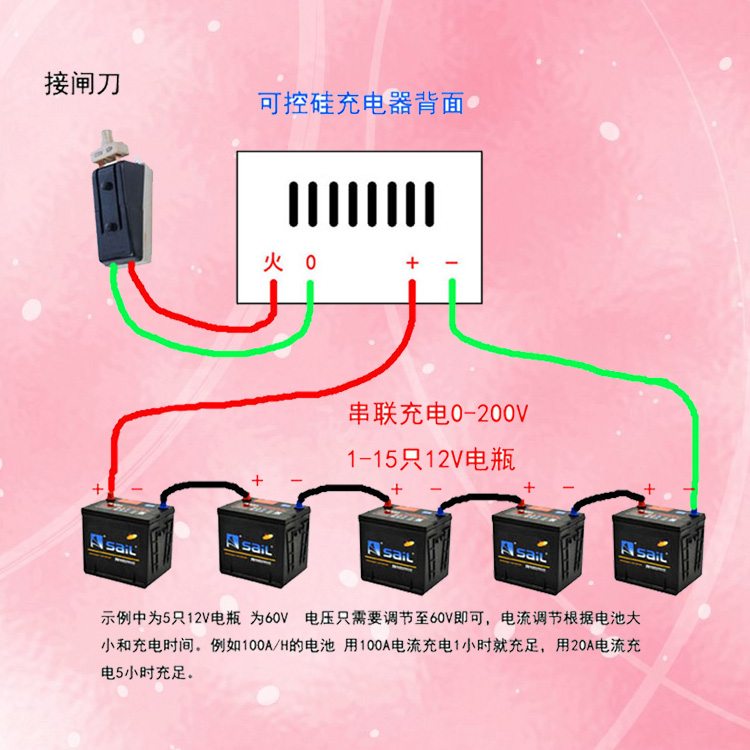

接 线 示 意 图

说 明

1、充一只蓄电池时，充电机的“＋”极接蓄电池的“＋”极，“－”极接蓄电池的“－”极即可。充两只以上的蓄电池要串联，就是将**只蓄电池的“－”极连接第二只蓄电池的“＋”极，再将第二只蓄电池的“－”极连接第三只蓄电池的“＋”极……形成一个串联的蓄电池组；**后将充电机的“＋”“－”极正确连接蓄电池组两端的“＋”“－”极即可（如上图）。

 2、输入线“火”“O”严禁错接，闸刀内“火”线接保险丝，“O”线用粗导线代替保险丝。在输入输出全线路中， 电线规格不小于6平方毫米。

 3、充电机为示意图，与实物外形不同，接线正确即可。本机的接地方式为“＋”极接地。

操 作

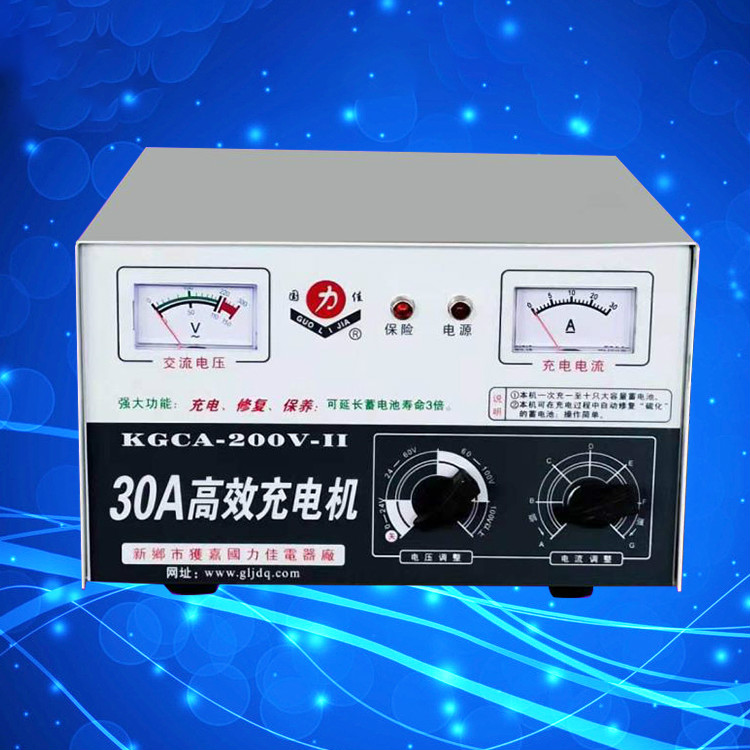

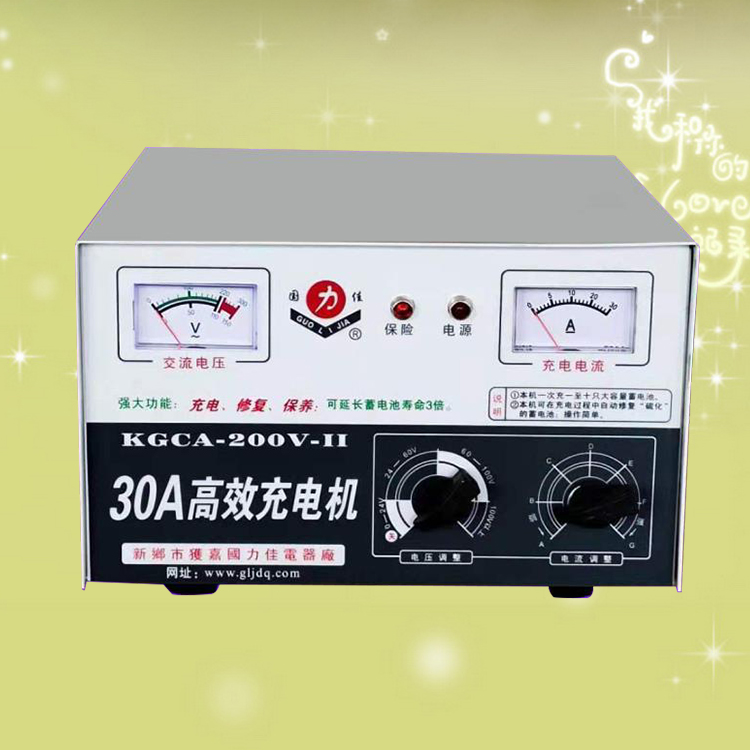

安装完毕，将各旋钮置于起始位置，检查各接头无误后再合闸刀。先根据所充蓄电池的数量选择“电压档位”，例如：充1只12V蓄电池时，选择0—24V档位；充8只12V蓄电池时，串联后电压为96V，应选择60—100V档位。但这并不绝对，也可以选择较低的电压档位充较多的蓄电池，也可以选择较高的电压档位充较少的蓄电池；因为调整电压是为下一步调整电流服务的，只要下一步能够调到你所需要的电流值即可。充电主要是看电流表数值，电压表仅为辅助设置。应尽量选择较低的“电压档位”，以保证电流表能归“0”位。“电压档位”确定后，调整“电流调整”旋钮，使电流表达到你所需要的电流值即可(充一只蓄电池和充多只蓄电池所选电流值相同)。

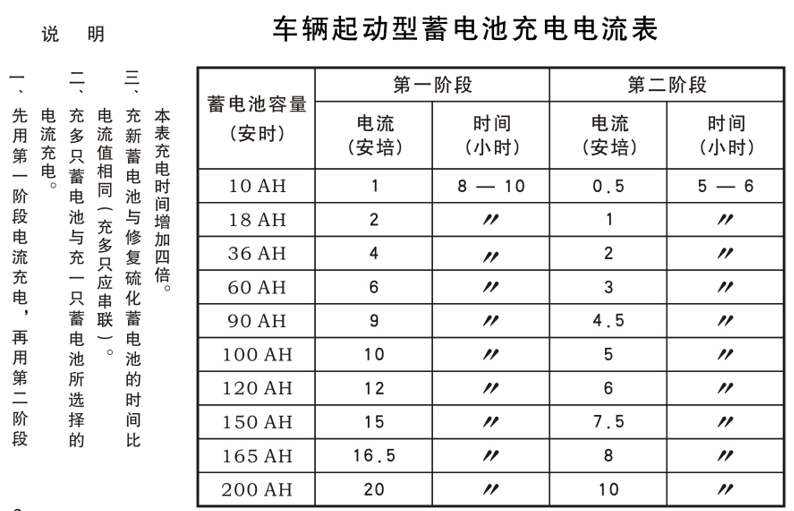

充电电流的选择可参阅下面附表；此为标准充电电流，通常充10小时左右。电流大则充电快，电流小则充电慢。严禁用大电流充小蓄电池，蓄电池会起热变形损坏。用小电流充电对蓄电池寿命有好处，只是充电时间要更长一些。当充电电流过大时，本机会自动回跳保护，应将旋钮往回调整。充电时要注意留心电流大小变化、蓄电池温度变化、各接头接触情况等；当蓄电池温度高时要减流降温，接头接触不良时要立即停机清理，防止出现火星引爆蓄电池排出的氢气。新蓄电池初次充电的时间要比日常充电时间延长3一4倍。本机在充电过程中可自动修复“硫化”的蓄电池，修复电流与日常充电电流相同，修复时间应根据蓄电池“硫化”的程度延长2一4倍不等。

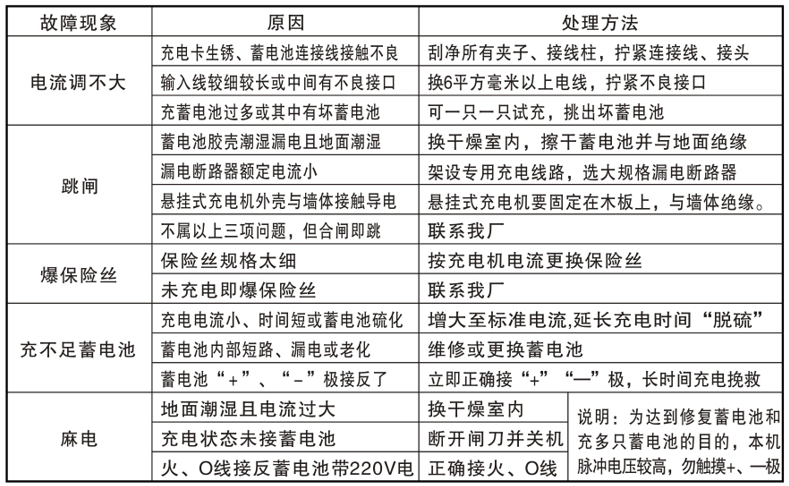

充电完毕或停机检查时，要先关掉充电机电流、电压档位，再断开闸刀，**后取下充电夹子；确保取掉充电夹子时不出现火星。为了达到修复蓄电池和深层电化极板的目的，本机脉冲电压较高，合闸后严禁触摸＋、－极，一定要保持蓄电池外壳、地面干燥；防止触电危险。当充电出现异常时要先断开闸刀，对照下表进行检查，及时排除故障。

大型充电机设有定时充电功能，如需定时充电，可将定时开关扳至“定时充电”侧，然后调整“定时调节”旋钮即可定时充电，到时即可停充。定时充电电流的选择与正常充电电流相同。如果中途停电，本机则重新开始计时。

注意事项

1、充电是非常严肃认真的工作，酸液具有强烈的腐蚀性；蓄电池排出的氢气极易被引爆；地面、蓄电池潮湿极易漏电伤人。故此，充电室内严禁烟火，非操作人员不得入内，安装、检查要停电进行；要保持室内通风，地面、蓄电池外壳干燥，即时排出可燃气体；各接头处要刮净紧固。

2、当酸液溅到皮肤上或眼中时，要立即用净水稀释、擦净，并找医生检查。

3、本机“火”“O”线严禁错接，错接时输出端＋、－极有220V电压，会发生危险。

4、充电时蓄电池“爆炸”不属于充电机问题，属于操作问题。

5、发现问题要立即停止使用，未遵照《说明书》而导致的问题，厂方不负责任。

服务保证

尊敬的用户，感谢您使用本公司的系列充电器产品，我们会为您提供周到而完善的售后服务。我们的宗旨是 : 竭尽我所能，满足你所需
